本机可将升华类,溶剂类油墨的彩色图案与文字经热转印烫在棉,麻,化绒等绒物上,还可进行植毛烫画和发泡印花工艺等处理,经济又实用,使用本机前,请认真阅读本说明后,再进行操作。
特点
电子数显恒温控制温度,准确性高(±2℃);
发热采用进口铝合金浇铸导热原理,省电,温度均匀,温差系数小;
电子时间控制,工序完成讯号指示;
压力随意调节。
技术指标
电压(V):220/110
功率(KW):2.2 2.5 3.0
温度范围(℃):0-399
时控范围(S):0-999
工作台尺寸(㎝): 40×40 40×50 40×60
包装尺寸(㎝): 120×85×95 135×85×95 142×85×95
净重(㎏):65 75 85
毛重(㎏):30 32 35
安装及操作说明:

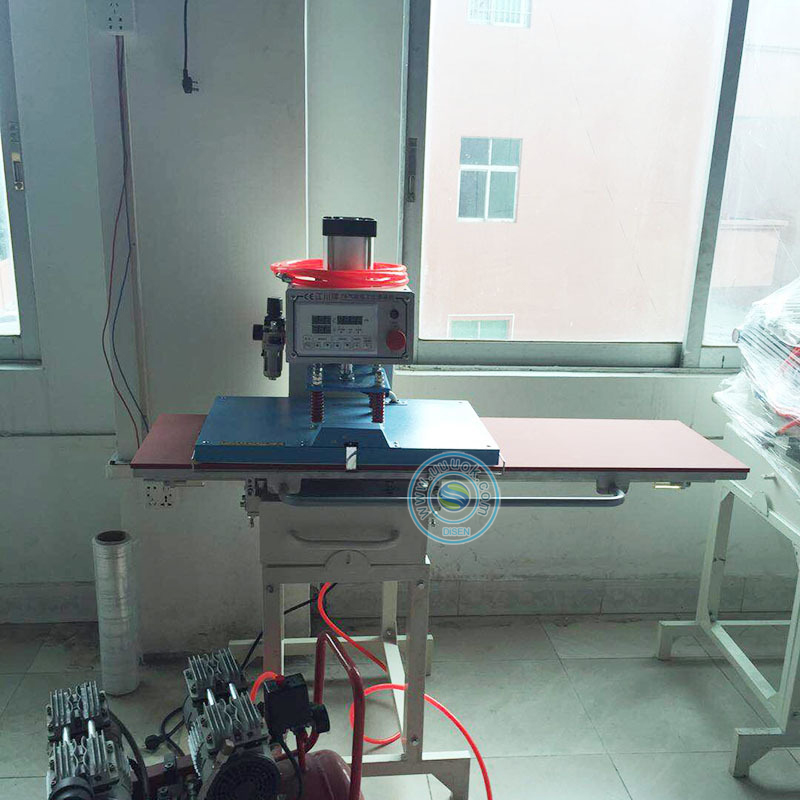

1.本机要放置在平稳的地面上,机器四周应有1米以上空间,以方便安装及维修。
2.确定本机安装位置后,配备单相220V电压或110V电压交流电源,电压波动范围—10﹪至5﹪在接线前,必须配备220V/110闸刀开关或空气开关,以便控制机器电源通断,并必须接可靠地线。
3.安装完毕后,再认真检查一次,以免接误;
4.连接所配压缩机气接头,打开气压,将压力表调制(4pB-6pB)使发热板升起;
5.插上电源,打开电源总开关,电源指示灯随即著亮;操作过程中由于发热板温度较高请严禁触摸,以免烫伤;
6.将恒温器调较至所需温度(通常为120℃-200℃);
7.将定时器调较至所需时间(通常为10至30秒左右);
8.将衣物平放在下烫板上,再叠上烫画纸(注意:烫画纸的正反面,所烫图案四边必须小于工作台外围尺寸0.5厘米以上)推动工作台面到烫压位置即可;
9.当指示烫印的定时时间到时,发热板自动升起,将另一工作台推到位,发热板自动下压。
10.经常保持工作台表面清洁,每月应对各轴承及导柱等经常传动部件进行注油润滑。为使烫印效果更好,温度均匀,不要放在大风吹到处,并保持平衡。
11.如果是冷撕的烫画纸,请用黑板擦将烫画纸均衡擦一遍,等5-20秒,才将烫画纸撕掉;如果是热撕的烫画纸,烫印完毕请马上将烫画纸撕去。成功的烫印需要有正确的时间,温度及压力的配合,衣物的厚度和材料及烫画纸的种类都影响到烫印的效果。
(注意:各种烫画纸都需试烫小样认可后,方可批量生产。)
故障维修及维护
1.压力:如压力不够均匀,可调较发热板中心的四条丝杆,向下是增加压力,向上是减少压力,压力最大可调至8PB。
2.时间:当烫印时间到达而发热板未升起,则须检查电磁阀触点是否烧坏或时间表是否烧坏。
3.温度:当所调温度到达时,温控器液晶会显示已到所需温度,如不升温,则检查①接触器是否坏了;②温度表是否失灵;③发热管是否烧坏;④高温线是否脱落。
4.发热板不下压:①检查工作台是否到位;②气压是否在4pB以上;③感应开关是否与磁铁感应;④时间表是否计时,会计时,则说明感应开关,没问题则检查触点电磁阀;⑤电磁阀是否有电,有电而不动作,则是电磁阀坏。
注:过滤器压力应调到(4pB-6pB)如发热板未升起,请栓查气压线路,电磁阀是否畅通,过滤器是否打开,过滤器建议每1000L压缩空气中加入1-12滴SNS-01(ISOVG32)油雾器专用油(透平1号油);每隔一定时间请检查导柱及轴承的润滑黄油是否变干,如变干则需添加适量3#通用锂基脂即可。
