新型刨刀不锈钢数控围字机弯字机 发光字的专业围边设备

弯弧系统采用双轴联动弯弧机构,伺服电机和速比40行星减速机,速度和力度成反比,保证速度的前提下,增大扭矩,弯弧准确度更高。出料挡板易拆卸,更加人性化。

  • Model DSA-K120
  • Contact us Mobile Buy

More products

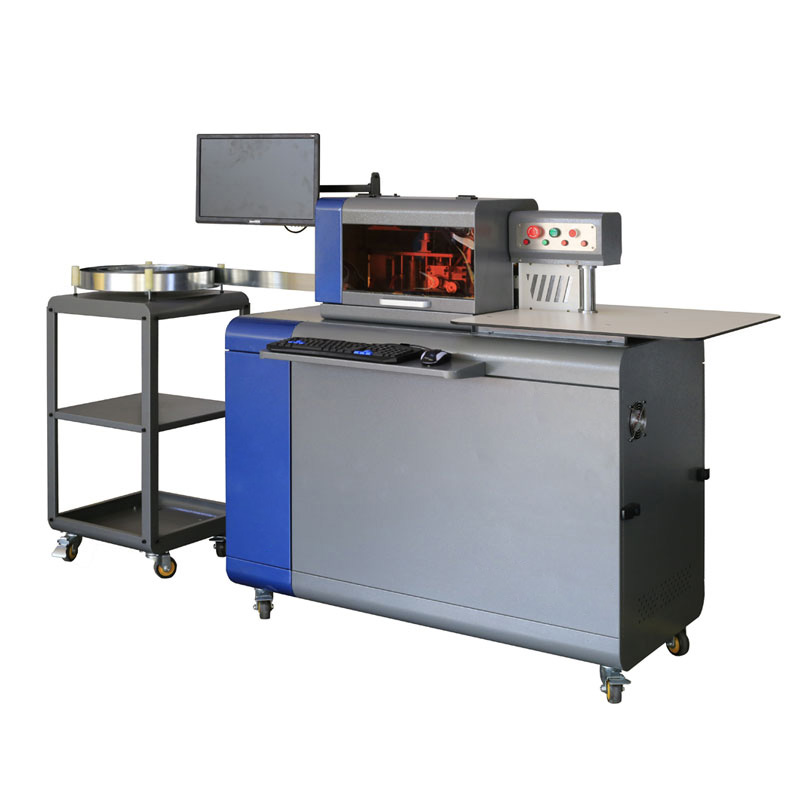

Product Name : 新型刨刀不锈钢数控围字机弯字机 发光字的专业围边设备



可做字型:不锈钢精工字,不锈钢包边字,树脂字,无边字,超级字,铁皮烤漆字。
送料系统:辊轴滚压式连续送料机构
开槽系统:白钢刨刀循环递进式切料机构
折弯系统:双轴联动弯弧系统
驱动电机:伺服电机2台;步进电机2台
设备重量:280Kg
外形尺寸:
主机L1500mm×W800mm×H1300mm
送料台L500mm×W500mm×H1100mm
材料类别:不锈钢    镀锌板    平板铝
材料高度:20mm-120mm
材料厚度:不锈钢(0.3mm-1.0mm) 镀锌板(0.4mm-1.2mm)平板铝(0.6mm-1.5mm)
支持格式:PLT  DXF  NC
送料精度:±0.1mm
弯弧半径:>10mm
运动控制:众为兴四轴运动控制卡/乐创四轴运动控制卡
软件系统:AutoDrive自动弯字系统/CBS4自动弯字系统
输入电压:220V 50Hz 3Kw
空气压力:0.6-0.8 MPa
DSA-K120多功能数控弯字机是做平板不锈钢,镀锌板,平板铝材发光字的专业围边设备。
送料系统采用的是辊轴滚压式连续送料系统(闭环送料反馈系统:三相步进电机+编码器),保证编码器不丢步进料精度双保险。夹料方式采用气动夹紧,气压可调节,更能保证送料辊的压力,保证边带不磨损,无压花,轻松完成材料之间的转换。齿轮传动结构,齿轮啮合向前传动,纯机械式的连接方式,相比皮带而言更加耐用,更能保证精度。
切割系统采用白钢刀条循环式切料机构(双导轨双滑块设计),瑞典ASSAB+17(一胜百)白钢刀,含钴材质,耐磨性高,TBI滚珠丝杠(自带锁紧构造),台湾STAF原装导轨滑块,切割支撑单元(角接触球轴承--高刚性,高精度的稳定回转性能,保证切割深浅的稳定性),伺服电机控制切割,速度快,采用梅花弹性联轴器连接(很多厂家用皮带连接),保证加工效率,切割精度,安全可靠。
弯弧系统采用双轴联动弯弧机构,伺服电机和速比40行星减速机,速度和力度成反比,保证速度的前提下,增大扭矩,弯弧准确度更高。出料挡板易拆卸,更加人性化。
