概述

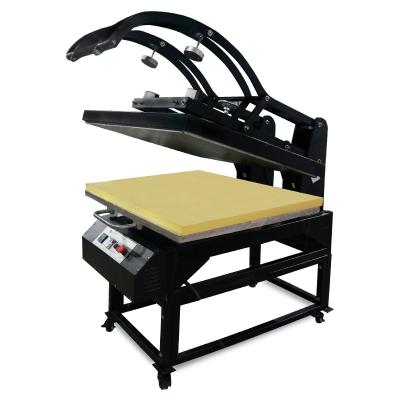

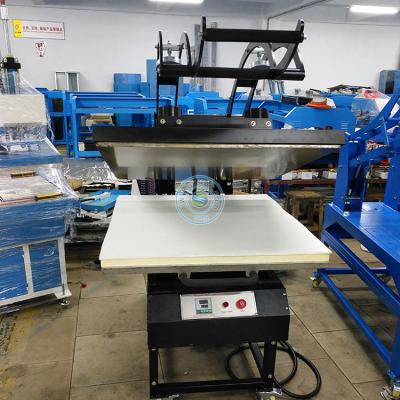

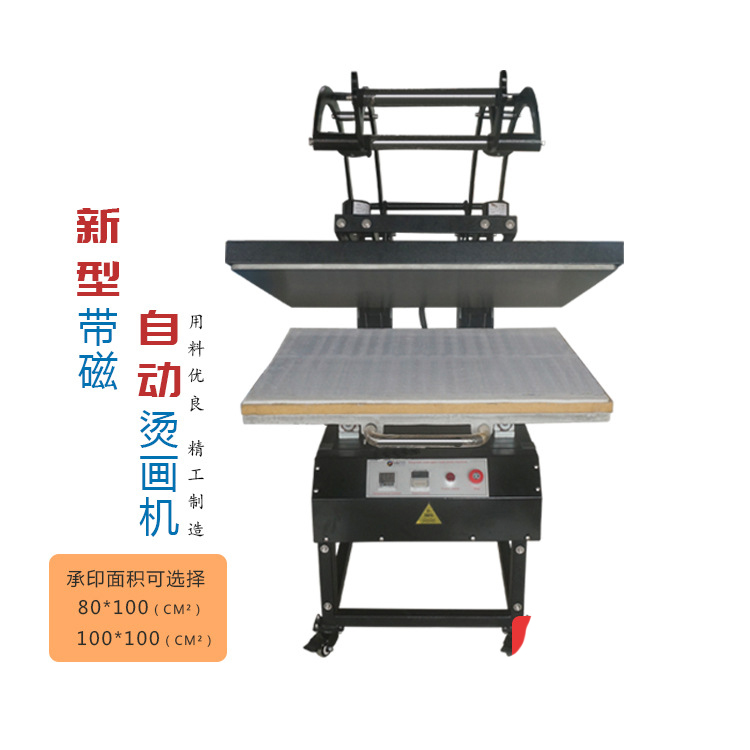

本机JC-5C新型带磁自动烫画机,可将升华类,溶剂类油墨的彩色图案与文字经热转印烫在棉,麻,化绒等绒物上,还可进行植毛烫画和发泡印花工艺等处理,经济又实用。操作本机前,请认真阅读本机说明及相关的注意事项。
特点

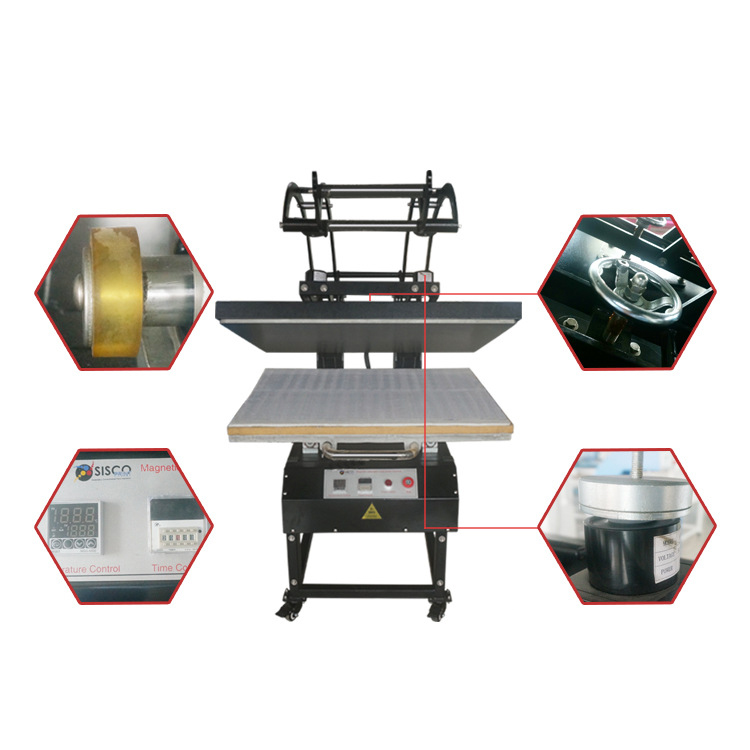

采用中心杆调节发热板,可有效地保证温度的均衡和稳定;
全电子数显,温度控制器,温度时间(±2℃)电子时间控制器,信号指示,使用方便;
发热板表面,喷涂防粘层,强度高,表面光滑,烫画效果好,容易清洁;
底板表面,装耐高温硅胶板,使转印制品皆能达至完美效果;
5A/5B根据人体工学设计,操作轻松,压力均匀,杠杆压力及加强压力设计,调节转距小,调校压力方便,省时省力。

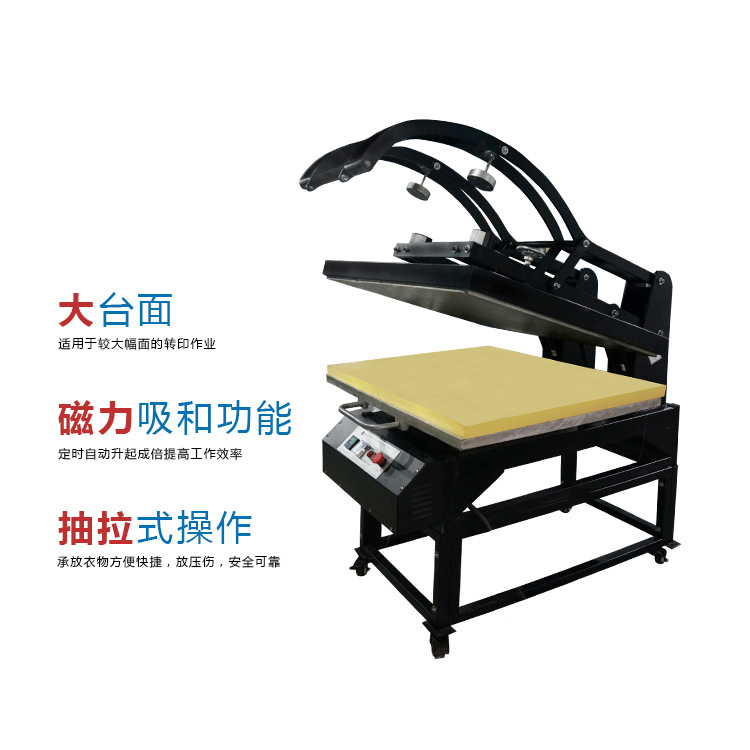

5C系列机器采用最新磁力吸合功能,定时自动升起,可成倍提高工作效率,轻松方便,底板采用抽拉式操作方式,承放衣物方便快捷,防止烫伤,安全可靠。
技术指标
电压(V):220/110
功率(kw):2.2 2.3 3.5
温度范围(℃):0-399
时控范围(S):0-999
工作台尺寸(㎝):38㎝×38㎝ 40㎝×50㎝ 40㎝×60㎝
5A/5B包装尺寸(㎝): 76×53×44㎝ 76×63×44㎝ 76×73×44㎝
5C包装尺寸(㎝): 76×61×67㎝ 86×61×67㎝ 96×61×67㎝
5A/5B整机重量(㎏):30㎏ 35㎏ 40㎏
5C整机重量(㎏):48㎏ 53㎏ 58㎏
操作
① 请把本机放置于水平位置,在机器的四边请留不少于一米的空间,插上电源,打开电源总开关,电源指示灯随即著亮;(注意:整机必须有合适牢靠的保护地线)
② 将恒温器调较至所需温度(通常为120℃-200℃);
③ 将定时器调较至所需时间(通常为5至20秒左右);
④ 操作5A/5B系列机器时将衣物平放在下烫板上,再叠上烫画纸(注意烫画纸的正反面),将手柄用力向下,直至终点;当指示烫印的定时时间到时,蜂鸣器响,将手柄向上提回原位,完成此次承印任务。
⑤ 操作5C机器时将衣物平放在下烫板上,再叠上烫画纸(注意烫画纸的正反面),将手柄用力向下,直至终点,手柄上磁铁会自动吸合;当指示烫印的定时时间到时,发热板及手柄将自动复位(磁铁松开),完成此次承印任务。
⑥ 如果是冷撕的烫画纸,请用黑板擦将烫画纸均衡擦一遍,等5-20秒,才将烫画纸撕掉。如果是热撕的烫画纸,烫印完毕请马上将烫画纸撕去。成功的烫印需要有正确的时间,温度及压力的配合,衣物的厚度和材料及烫画纸的种类都影响到烫印的效果。(各种烫画纸都需试烫小样认可后,方可批量生产。)
维修
1.压力:如压力小或太大,调较机器发热板盖板上方居中位置的压力手轮(黑色花状塑料物),顺时针方向调节为增加压力,逆时针方向为减少压力。
2.时间:当烫印时间到达而蜂鸣器不响或不停的响,则须检查机尾箱内的磁感应开关或微动开关接触点是否距离适中,若不适中,则须调整适当位置。
3.温度:如开机数分钟而发热板不发热时,请检查继电器是否正常,温度表常开触点是否正常,发热板线是否烧断。
4.JC-5C款式机器磁力不吸合:如下压不到位时,请检查微动开关是否到位,微动开关到位时,则检查磁力器是否烧坏。
