Product Name : |

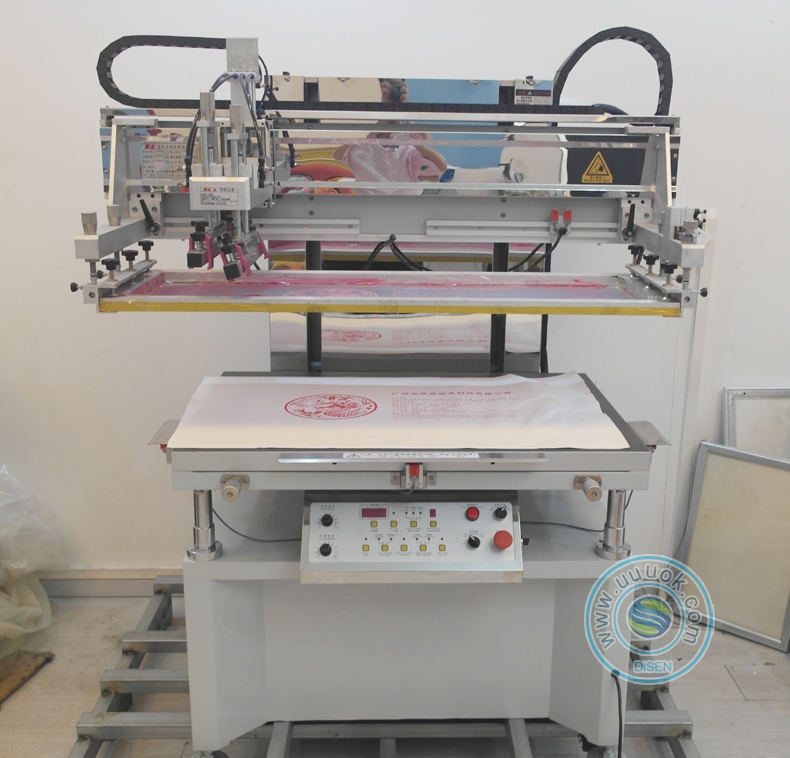

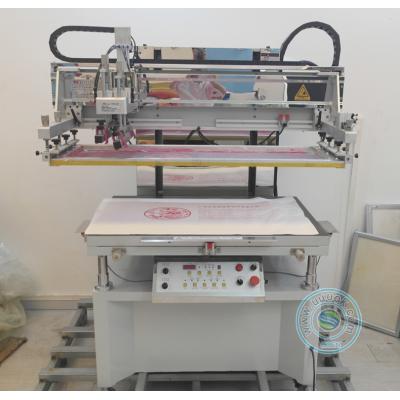

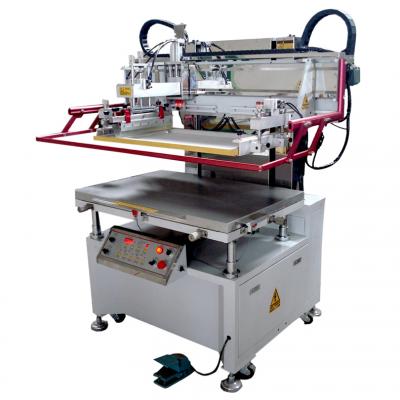

6090半自动平面丝印机 |
一、用途介绍
广泛适用于电子电器,广告,包装印刷,运动器材,玩具,文具礼品,各类转印花纸,各类PVC,PET,PC等软质、硬质、胶片、各类板、薄膜、纸张、铭牌、键盘、仪表、玻璃,PCB柔性钢性线路板、手机镜片、电子产品、精密标牌、各种贴花、各种硅胶按键、广告装潢等高精密的丝网印刷以及各种不同厚度基材的膜、卡、板的高精密精细平面丝网印刷。
二、机器配置
1、台湾台安双变频器,印刷和网版升降采用独立驱动。
2、台湾上银导轨、滑块,高刚性导轨,精密导轨印刷导向,奠定重复套色印刷精度在0.03mm。
3、电路采用正泰电器,主机电机采用亚洲三大品牌台湾大同电机,主机升降减速机采用杭州杰牌减速机。
4、不锈钢平台印刷,其表面硬度达到600-700HV,X/Y向精密微调。
5、台板对角精度在0.03mm以内,1.2mm吸气孔适合薄膜、纸张、线路板、柔性线路、PVC、PTE、PC、导光板、标牌等精度要求高的产品做精密套色丝网印刷。
6、垂直升降结构,网版升降采用电动式,印刷头左右动作采用电动驱动。
7、气动控制印刷刀架升降,光电眼控制行程,独立调校。

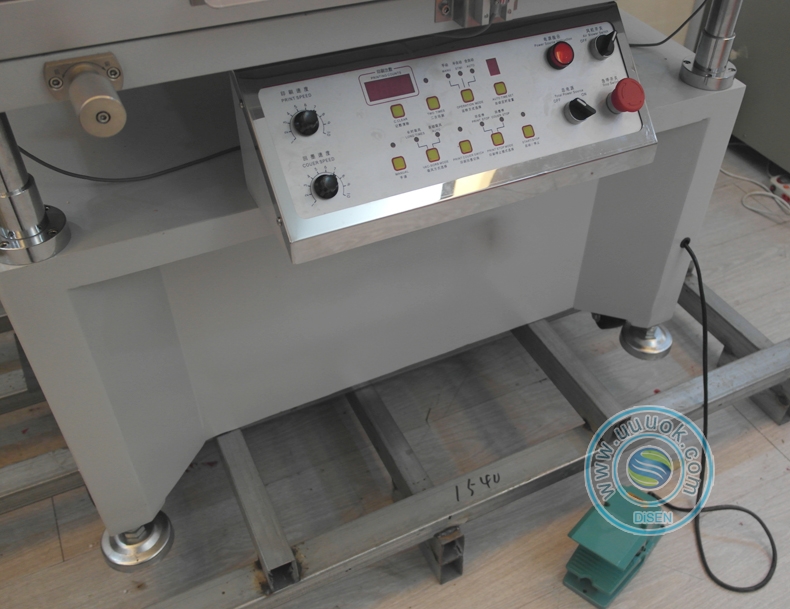

8、设用手动/半自动/全自动/三种模式,印刷间接时间数字控制。
9、根据产品对油墨厚度的不同要求可选3次印刷。

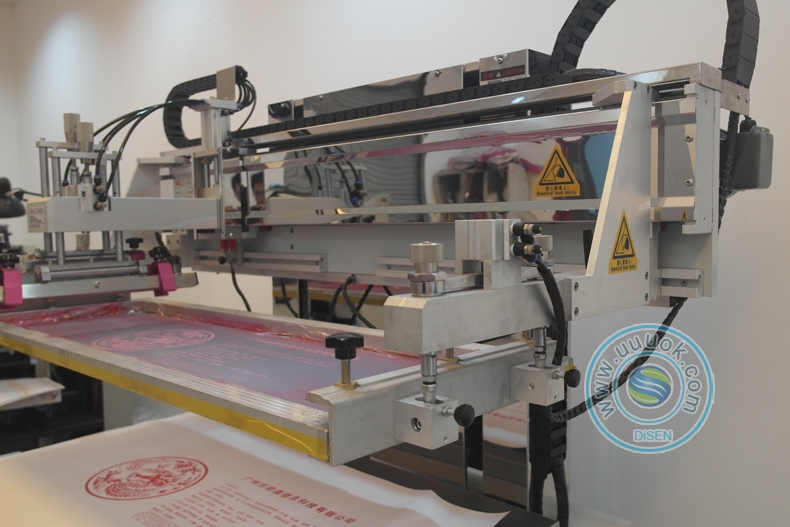

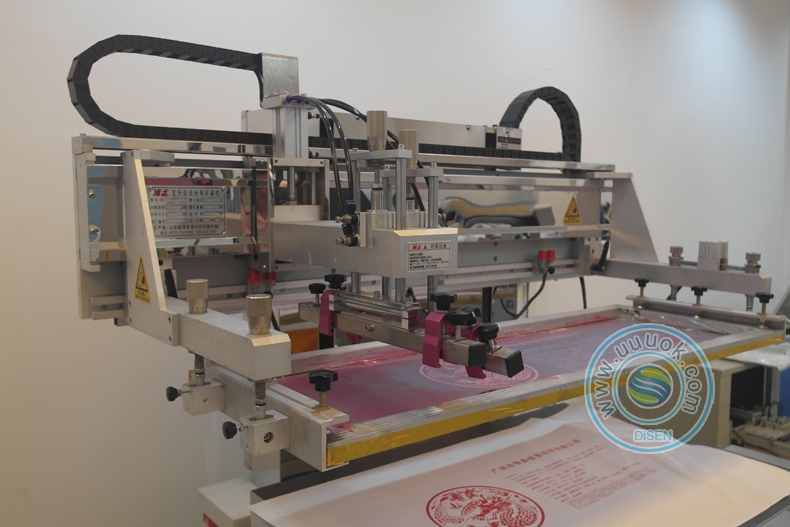

10、独立设计的机头升降装置,刮墨刀/回墨刀、网版装卸和清洗方便,印刷刮刀、回墨刀采用品牌气动元件控制。
11、双导柱左右网夹臂,同时安装版距调节,调整方便。
项目
|
4060
|
5070
|
6090
|
80120
|
70140
|
10200
|
印刷面积mm
|
400*600
|
500*700
|
600*800
|
800*1200
|
700*1400
|
1000*2000
|
平台尺寸mm
|
500*700
|
600*800
|
700*900
|
900*1300
|
800*1500
|
1100*2100
|
最大网框mm
|
650*930
|
700*1100
|
850*1300
|
950*1630
|
900*1600
|
1350*2430
|
平台精度mm
|
±0.05
|
±0.05
|
±0.05
|
±0.01
|
±0.01
|
±0.01
|
承印厚度mm
|
30
|
30
|
30
|
30
|
30
|
30
|
套印精度mm
|
0.01
|
0.01
|
0.01
|
0.01
|
0.01
|
0.01
|
印刷压力kg/cm2
|
0.6-0.8
|
0.6-0.8
|
0.6-0.8
|
0.6-0.8
|
0.6-0.8
|
0.6-0.8
|
印刷次数/Hr
|
1150
|
1050
|
950
|
850
|
850
|
700
|
电源/功率V/kw
|
380/2.1
|
380/2.45
|
380/2.45
|
380/4.15
|
380/4.5
|
380/5.6
|
设备重量kg
|
380
|
400
|
400
|
580
|
630
|
750
|
机器外形尺寸
|
1270*950*1630
|
1300*1000*1680
|
1500*1150*1680
|
1860*1400*1900
|
2060*1300*1900
|
2600*1500*1680
|
